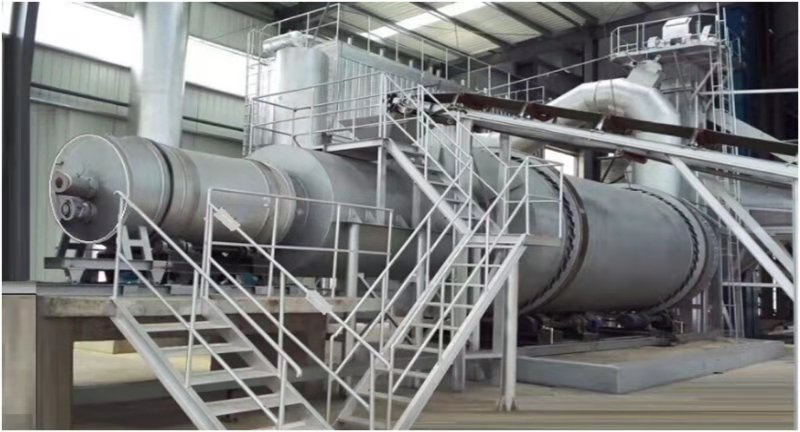

高效组合式三筒烘干机该如何安装与调试!

来源:未知  发布时间:2020-11-26 16:11:56  浏览0次

1、首先:烘干机的安装应严格按上装配图和基础图的要求规范施工,烘干机安装前,应对其零部件及其辅佐件 ,一律清查,清擦,清理干净。
2、然后:由于烘干机是长体大型设备,因此安装时应按此顺序和方法进行:
(一)划基础线:在基础标板上正确的作出十字线,标高线,中心标板埋设要达到使用方便,准确并考虑  机座安装后不被遮盖。
(二)安装底座与拖轮:铲平垫铁位置,划出底座,拖轮的中心线,按照图纸要求,找准底座与拖轮的安装位置,调平放正,先把基础孔灌浆,混凝土达到一定强度时,拧紧地脚螺栓,复查合格后,再安装筒体。
(三)安装筒体及滚圈:先将滚圈装在筒体上,固定时所需要的凹状接头要一正一反交错配置,并调整垫铁的厚度,使滚圈与凹状接头的接触保持相应的间隙,切勿一致,并点焊凹状接头螺栓头部与筒体内。
(四)安装齿轮:安装前检查对接面接口不得有碰撞痕迹,把大齿轮与筒体接触表面清擦干净,然后将两半齿轮小心的对好并拧紧接口螺栓,便将大齿轮装在筒体上。转动筒体,检查大齿轮的径向跳动和侧向摆动,直至校调合格。
(五)安装小齿轮、减速机、电机。根据已装好的大齿轮,调整好大、小齿轮的啮合参数并达到设备规定要求,固定小齿轮,减速机电机的位置。
(六)安装齿轮罩:使其与齿轮的边缘距离匀称。
3、最后:上述工作全部做好后,进行二次灌浆,对灌浆的要求应按土建设计的有关规定进行。
          与灌浆有关的安 装复查,调试工作同步进行,以确保烘干机的安装质量。
